產品概述

GKYWG-57磁性液位計是基于磁耦合原理的直讀式液位儀表，又被稱為磁翻柱液位計或磁翻板液位計。適用于敞開或密閉容器內的液位或界位的測量。根據現行《石油化工儲運系統罐區設計規范》SH/T3007 第6.3.2條“壓力儲罐液位測量應設一套遠傳儀表和一套就地指示儀表，就地指示儀表不應選用玻璃板液位計”的要求，磁性液位計已經替代玻璃板液位計，成為液位就地指示儀表的理想選擇。

磁性液位計是以磁性浮子為測量元件。當儲罐內液位發生變化時，會使帶有磁鋼的浮子跟隨液位浮動。浮子的浮動將液位變化通過磁性耦合原理線性的傳遞給指示器中的磁翻柱（板），磁翻柱（板）經過180°旋轉使指示顏色發生變化，從而達到指示儲罐內液位的目的。

產品特點

結構合理、簡單、運行穩定

介質與指示器、遠傳單元密閉隔離，安全、可靠

可選裝遠傳裝置或液位開關

可選裝阻尼裝置，在進料或排空時避免損傷浮子

可用于腐蝕、有毒、易燃易爆等危險場所

測量范圍大，不受容器高度壓力的限制

適用于各種工業自動化過程控制中的液位測量與控制

高壓透明視窗方便儀表調試維護

產品內置浪涌保護器具有防雷抗干擾功能

稱重標識可以辨別浮球所在位置

典型應用

1、化工行業：如石油化工、煤焦化工、電石化工等過程儲罐的液位檢測

2、食品醫藥行業、環保及水處理行業、半導體行業等

3、電力行業物料過程存儲液位檢測

4、有色冶金行業、制鋁、制鎳、制鋅等儲罐液位檢測

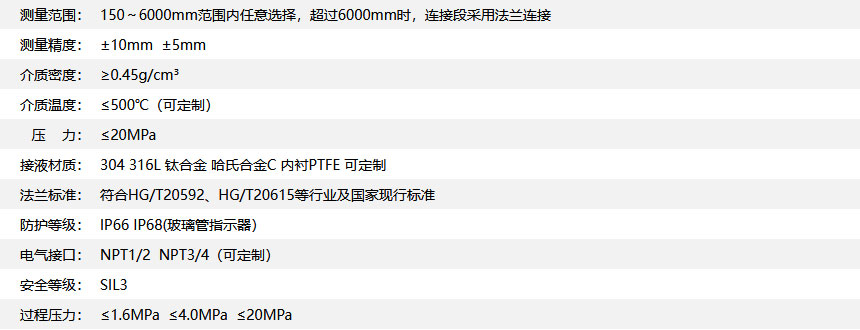

技術參數

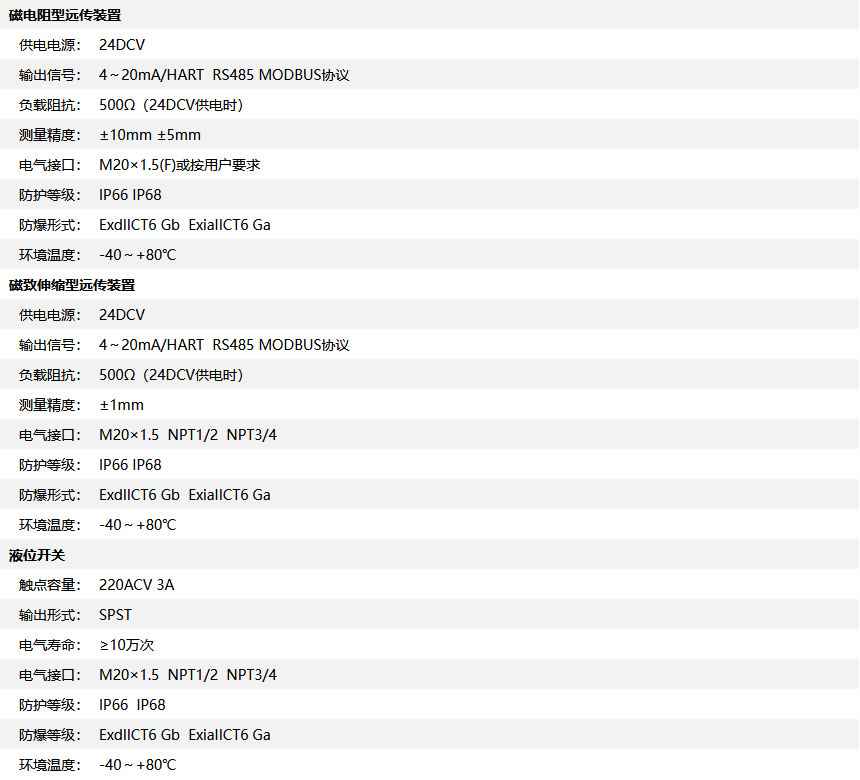

遠傳單元

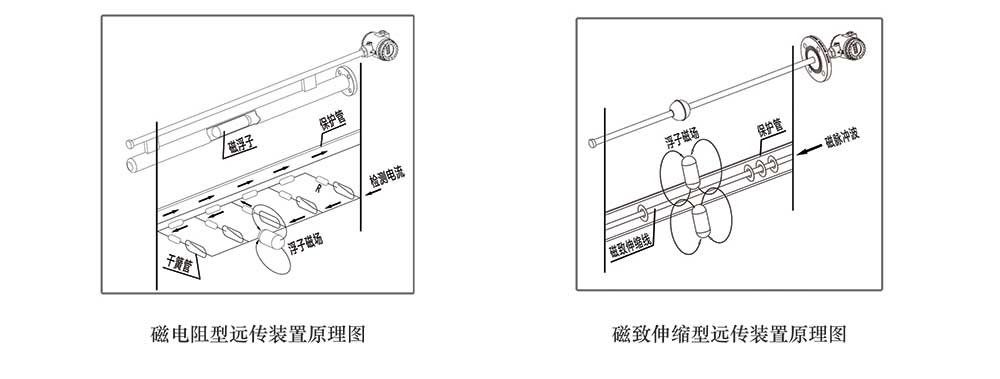

遠傳裝置包括磁電阻型遠傳裝置和磁致伸縮型遠傳裝置兩種形式。

磁電阻型遠傳裝置：其遠傳單元捆綁于測量筒體外側，當儲罐內液位發生變化時，會使帶有磁鋼的浮子跟隨液位浮動。浮子浮動使對應液位值的磁電阻受到浮子磁場的作用閉合，阻值及電流發生變化，通過模電轉換電路輸出4～20mA信號，從而實現液位信號遠傳的目的。在防爆場合應用時，磁電阻型遠傳裝置選用隔爆型殼體。

磁致伸縮型遠傳裝置：其遠傳單元捆綁于測量筒體外側，遠傳單元發射電流脈沖沿測量管內的磁致伸縮線形成環形磁場。當儲罐內液位發生變化時，會使帶有磁鋼的浮子跟隨液位浮動。浮子的磁場使磁致伸縮線沿軸向磁化。兩磁場疊加處產生扭轉脈沖，遠傳單元檢測該脈沖的傳送時間經處理器處理后通過模電轉換電路輸出4～20mA信號，從而實現液位信號遠傳的目的。在防爆場合應用時，磁致伸縮型遠傳裝置應選用隔爆型殼體。

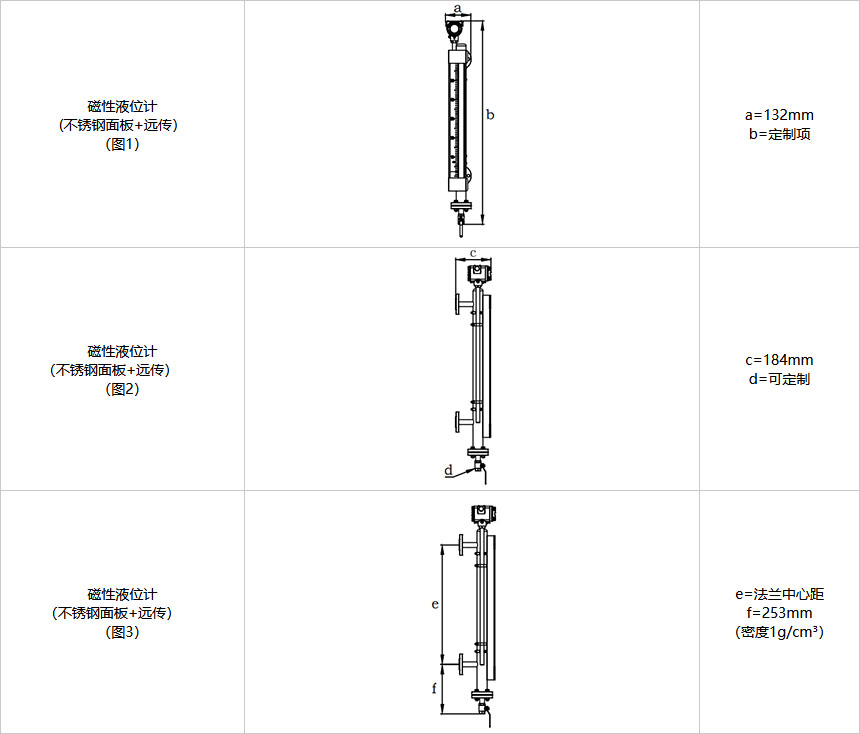

外形尺寸

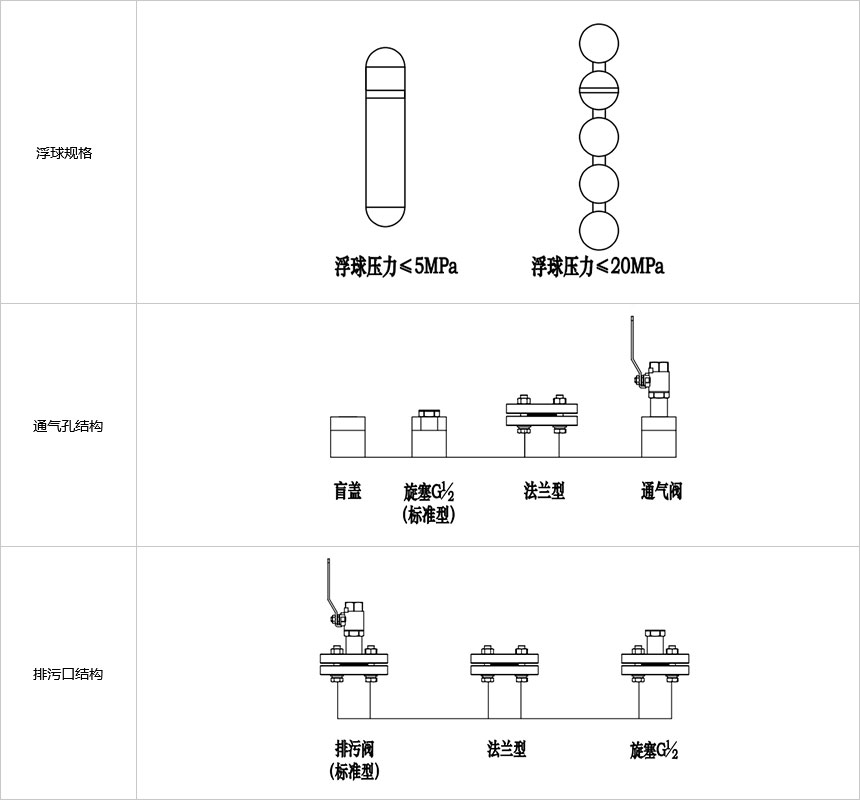

附件結構

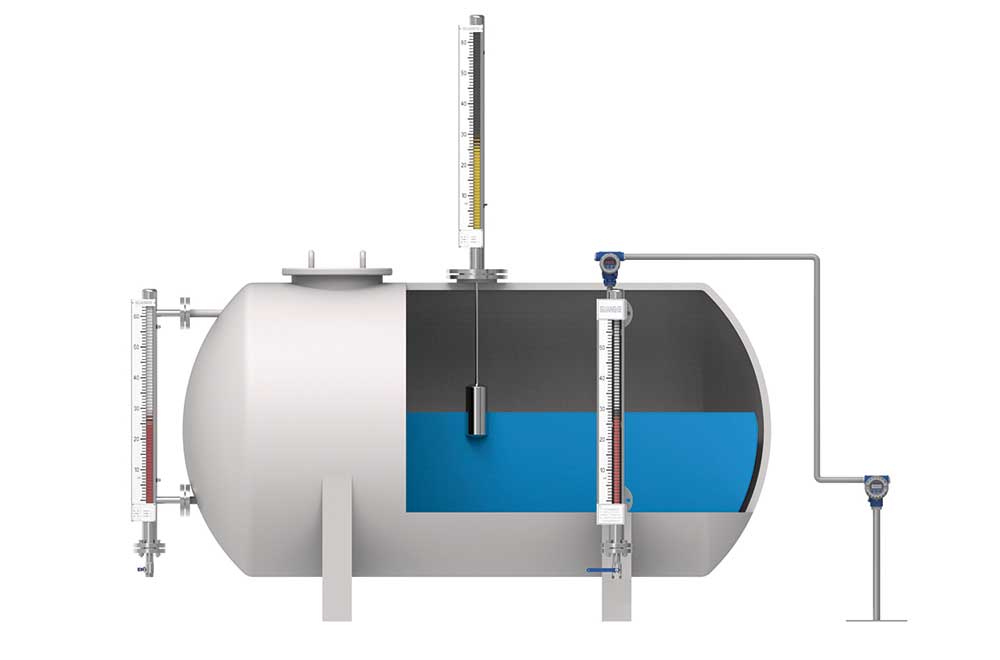

安裝示意

安裝要求：一般選用側裝式垂直安裝，地埋罐可選用頂裝式安裝。液位計安裝須保證浮球組件在主體管內能上下運動自如；安裝主體管周圍沒有導磁體靠近，測量介質中不應含有固體雜質和磁性物質，否則容易對浮子造成卡阻，導致測量結果不準確；安裝位置遠離干擾源，連接電纜避開大功率電源、射頻信號源和其它有噪聲的傳輸線等。

注意事項：安裝避開或者遠離物料介質進出口處，避免因物料流體局部區域的急速變化而影響液位測量的準確性；帶遠傳裝置磁性液位計安裝完畢后，需先進行零點校準，確保使用無誤后再做保溫裝置等其它防護措施。

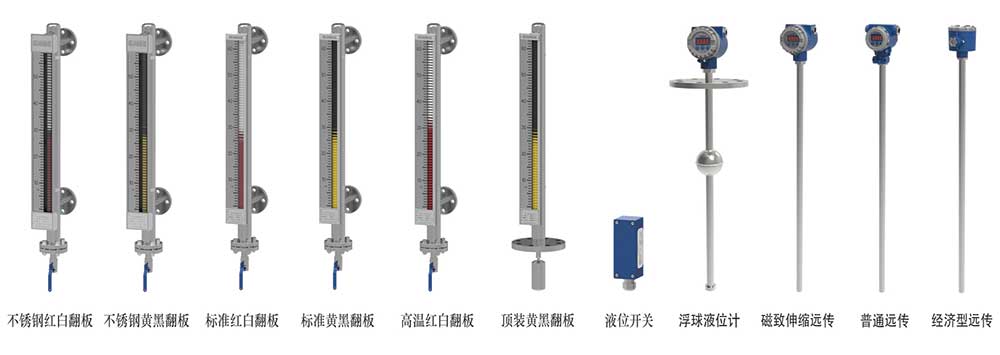

配置表

電氣連接

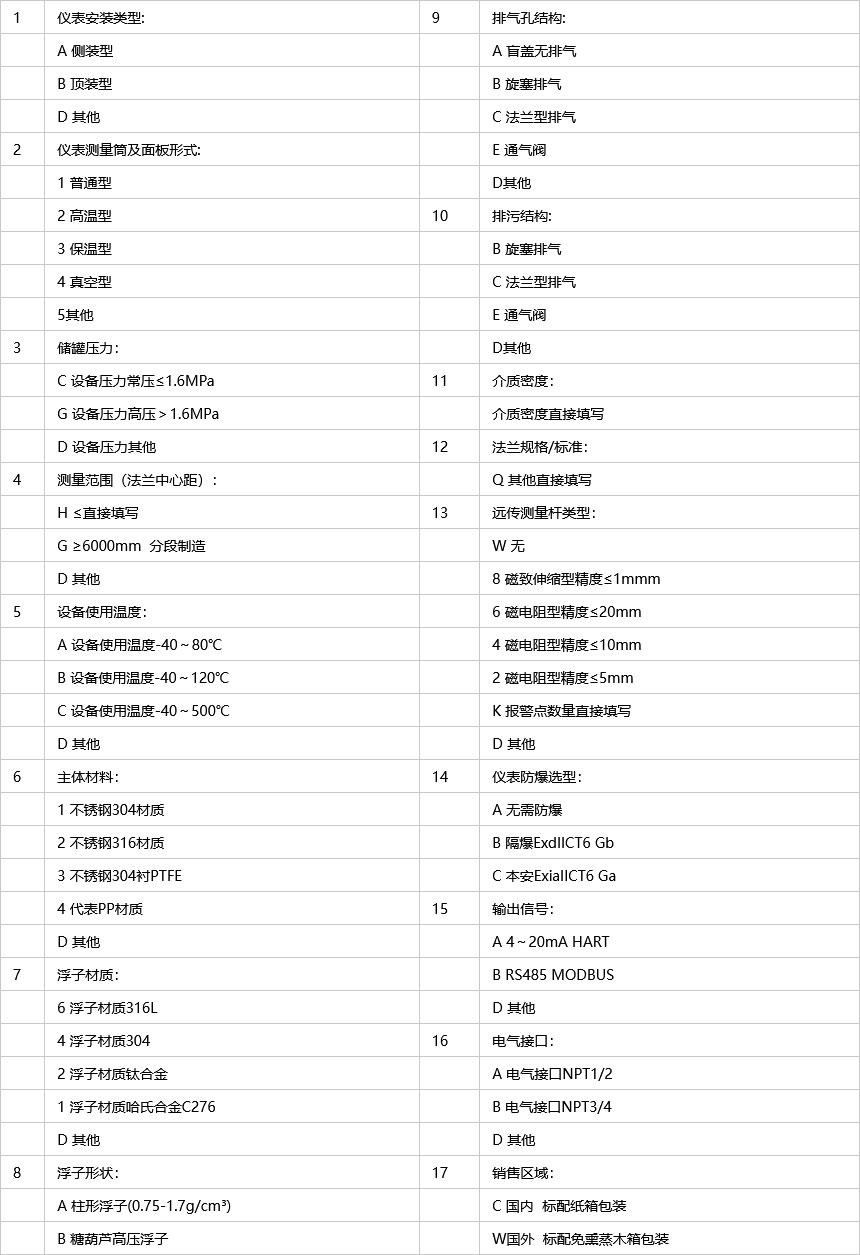

訂貨選型
